TXGYG儲罐專用金屬軟管
所屬分類：
為了減小因地基下沉、管系熱脹冷縮、地震等因素引起的過高壓力對儲罐或管系的破壞，維護儲罐安全，根據中國天然氣總公司關于“儲罐必須安裝金屬軟管”的規定和廣大設計部門的需求，我們與金屬軟管專業研究部門合作開發了儲罐專業金屬軟管。
關鍵詞：
咨詢熱線：
電話：0716-2088866
手機：13972122958
詳細介紹
圖文詳情
為了減小因地基下沉、管系熱脹冷縮、地震等因素引起的過高壓力對儲罐或管系的破壞，維護儲罐安全，根據中國天然氣總公司關于“儲罐必須安裝金屬軟管”的規定和廣大設計部門的需求，我們與金屬軟管專業研究部門合作開發了儲罐專業金屬軟管。
|
型號 |
公稱通徑 |
公稱壓力 |
最大橫向位移 （mm） |
|||||||||
|
50 |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
|||||
|

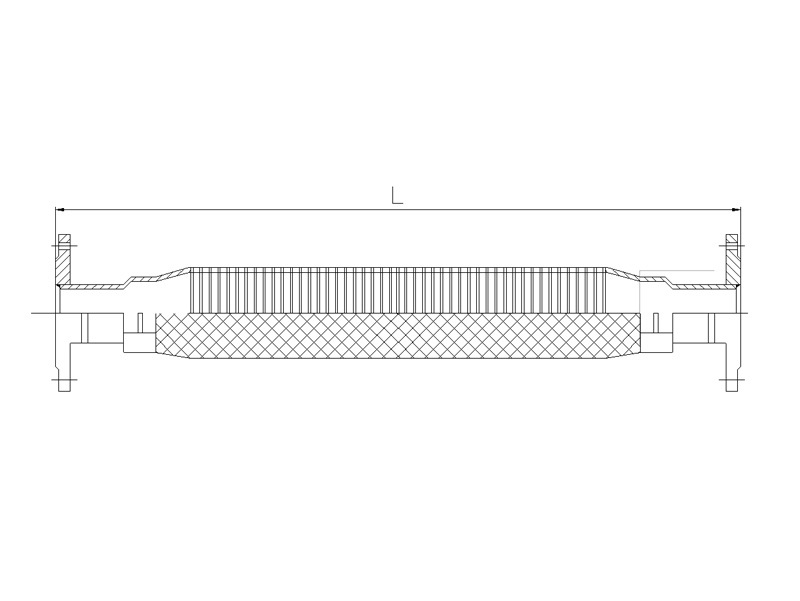

金屬軟管 L（mm） |
||||||||||||
|
TXGYG65C |
65 |
1.6 |
700 |
900 |
1100 |
1200 |
1300 |
1400 |
1500 |
1600 |
||
|
TXGYG80C |
80 |
800 |
1000 |
1200 |
1300 |
1400 |
1500 |
1600 |
1700 |
|||
|
TXGYG100C |
100 |
900 |
1200 |
1300 |
1500 |
1600 |
1700 |
1800 |
1900 |
|||
|
TXGYG125C |
125 |
1000 |
1200 |
1400 |
1600 |
1700 |
1900 |
2000 |
2100 |
|||
|
TXGYG150C |
150 |
1000 |
1300 |
1500 |
1700 |
1800 |
1900 |
2100 |
2200 |
|||
|
TXGYG200C |
200 |
1200 |
1500 |
1700 |
1800 |
2000 |
2200 |
2400 |
2500 |
|||
|
TXGYG250C |
250 |
1300 |
1700 |
1900 |
2100 |
2300 |
2500 |
2700 |
2900 |
|||
|
TXGYG300C |
300 |
1500 |
1900 |
2200 |
2400 |
2600 |
2800 |
3000 |
3200 |
|||
|
TXGYG350C |
350 |
1600 |
2000 |
2300 |
2600 |
2800 |
3000 |
3200 |
3400 |
|||
|
TXGYG400C |
400 |
1700 |
2100 |
2500 |
2800 |
3100 |
3300 |
3600 |
3800 |
|||
注：Y值包括儲罐地基下沉，熱變形及安裝偏差，地震位移。

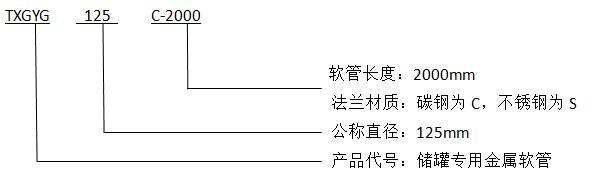

產品代號標注方法
設計選形須知
■ 本公司可提供大口徑波紋金屬軟管DN500，DN600
■ 如需要不同于本資料參數的金屬軟管，我公司可提供相關技術咨詢。
安裝注意事項
■ 嚴禁焊渣濺傷網套。
■ 避免軟管扭曲。
■ 軟管一端固定支撐，另一端為滑動支撐,軟管中間不允許加支點。
