TXLSJ-Ⅰ型直通視鏡
所屬分類：
視鏡是工業管道裝置上主要附件之一，用于石油、化工、化纖、醫藥、食品等工業生產裝置中，通過它能隨時觀察管道中液體、氣體、蒸汽等介質的流動反應情況，是保障正常生產不可缺少的附件。
關鍵詞：
咨詢熱線：
電話：0716-2088866
手機：13972122958
詳細介紹
圖文詳情
視鏡是工業管道裝置上主要附件之一，用于石油、化工、化纖、醫藥、食品等工業生產裝置中，通過它能隨時觀察管道中液體、氣體、蒸汽等介質的流動反應情況，是保障正常生產不可缺少的附件。
主要技術參數：
殼體材質：碳鋼、不銹鋼。
視窗材質：鋼化硼硅玻璃、石英玻璃。
密封材質：丁腈橡膠、聚四氟乙烯。
工作壓力（MPa）：PN0.6~2.5
法蘭標準：HG20592-97PN1.0當客戶需用GB、SH、HGI、JB或ANSI、JIS等標準或改變壓力等級時，請在訂貨合同中注明。
制造、檢測標準：參照HGJ501-502-86壓力管道元件制造和驗收。
|
殼體材質 |
碳鋼、不銹鋼、玻璃鋼 |
|
|
視窗材質 |
鋼化硼硅玻璃 |
石英玻璃 |
|
公稱壓力(MPa) |
0.6 ~ 2.5 |
0.6~5.0 |
|
工作溫度(℃) |
0~250 |
0~800 |
|
密封件材質 |
丁晴橡膠、聚四氟乙烯 |
|
|
連接形式 |
法蘭連接、螺紋連接 |
|
|
允許急變溫度(℃) |
<60 |
|
|
型號 |
按管公稱通徑 |

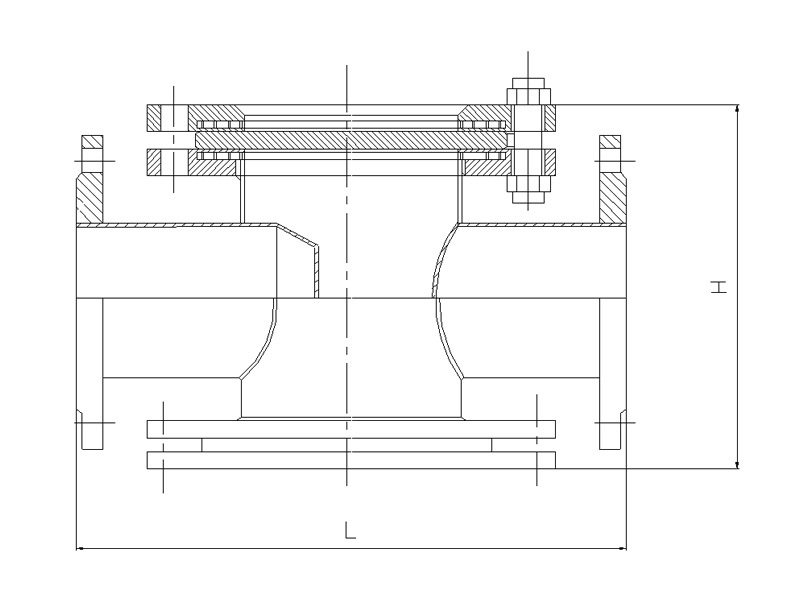

結構尺寸 |
玻璃板 |
備注 |
||
|
高 |
長 |
直徑 |
厚度 |
|||
|
TXLSJ-Ⅰ-01 |
25 |
200 |
189 |
65 |
10 |
本系列視鏡工作壓力為0.6Mpa po=0.6Mpa 產品材質種類有CS、18-8、304、316等，訂貨時請指明。 |
|
TXLSJ-Ⅰ-02 |
32 |
260 |
234 |
95 |
15 |
|
|
TXLSJ-Ⅰ-03 |
40 |
260 |
234 |
95 |
15 |
|
|
TXLSJ-Ⅰ-04 |
50 |
320 |
278 |
140 |
20 |
|
|
TXLSJ-Ⅰ-05 |
65 |
320 |
278 |
140 |
20 |
|
|
TXLSJ-Ⅰ-06 |
80 |
360 |
308 |
165 |
20 |
|
|
TXLSJ-Ⅰ-07 |
100 |
360 |
308 |
165 |
20 |
|
|
TXLSJ-Ⅰ-08 |
125 |
440 |
364 |
165 |
20 |
|
|
TXLSJ-Ⅰ-09 |
150 |
440 |
364 |
165 |
20 |
|
