快開盲板抱箍式過濾器（專利號：201620246464.5）
所屬分類：
該產品榮獲國家專利，石油化工及流體類技術領域運用廣泛。在流體類管道前不安裝過濾器，會使管道內的雜質無法清除，勢必會影響介質的精度及起不到對泵的保護作用，給庫區內正常運行造成安全隱患。當前的過濾器為傳統的過濾器，雖然對于上述工礦條件有所緩解也起到一定的保護作用，但其在安裝、拆卸、清洗、檢查方面卻很不方便，浪費大量的人力、物力及財力，增加勞動強度，給生產進度帶來一定的影響。
關鍵詞：
咨詢熱線：
電話：0716-2088866
手機：13972122958
詳細介紹
圖文詳情
產品簡介
該產品榮獲國家專利，石油化工及流體類技術領域運用廣泛。在流體類管道前不安裝過濾器，會使管道內的雜質無法清除，勢必會影響介質的精度及起不到對泵的保護作用，給庫區內正常運行造成安全隱患。當前的過濾器為傳統的過濾器，雖然對于上述工礦條件有所緩解也起到一定的保護作用，但其在安裝、拆卸、清洗、檢查方面卻很不方便，浪費大量的人力、物力及財力，增加勞動強度，給生產進度帶來一定的影響。
快開盲板抱箍式過濾器，結構緊湊，方便操作管理，具有過濾管道內雜質及保護啟動泵的特點及安裝、拆卸、清洗、檢查迅速方便的優點。用途廣泛，適合各種流體內泵前。
產品特點
盲板為轉臂組件之絲桿為上下提升機構，卡箍組件及卡箍組件之正反絲擰緊絲桿機構抱緊盲板與下部法蘭，結構緊湊，方便操作管理，安裝、拆卸、清洗、檢查迅速方便的優點。
工作原理
當液體進入過濾器的內腔后，液體被過濾網過濾，把固體雜質及異物堵在殼體底部，經過過濾后的潔凈液體從出口流出，從而達到過濾的目的。清洗時松開雙向螺桿，使卡箍左右分開，利用提升螺桿把上蓋提起，然后把上蓋向一邊可將過濾網取出清洗。

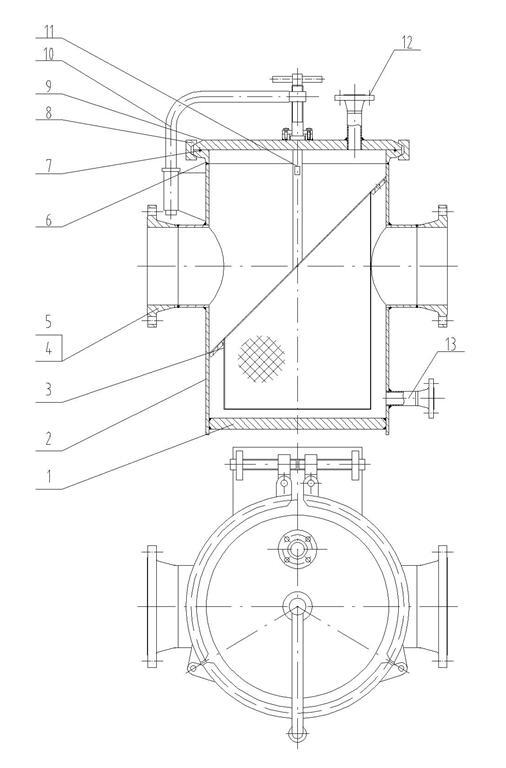

產品結構示意圖
產品規格型號
|
型號 |
規格 |
D |
L |
H1 |
H |
|
TXKGQ-1 |
DN80 |
168 |
340 |
260 |
400 |
|
TXKGQ-2 |
DN100 |
219 |
420 |
310 |
470 |
|
TXKGQ-3 |
DN150 |
273 |
500 |
430 |
620 |
|
TXKGQ-4 |
DN200 |
325 |
560 |
530 |
780 |
|
TXKGQ-5 |
DN250 |
426 |
660 |
640 |
930 |
|
TXKGQ-6 |
DN300 |
478 |
750 |
840 |
1430 |
|
TXKGQ-7 |
DN350 |
500 |
800 |
600 |
1890 |
|
TXKGQ-8 |
DN400 |
550 |
840 |
700 |
2280 |
|
TXKGQ-9 |
DN450 |
600 |
960 |
700 |
2350 |
|
TXKGQ-10 |
DN500 |
700 |
1060 |
900 |
2650 |
|
TXKGQ-11 |
DN600 |
813 |
1215 |
1100 |
2950 |
|
TXKGQ-12 |
DN700 |
1016 |
1420 |
1250 |
3350 |
