主要技術參數
|
殼體材質 |
碳鋼、不銹鋼、襯里 |
|
阻火芯件材質 |
不銹鋼防爆阻火波紋板 |
|
密封件材質 |
耐油石棉橡膠、聚四氟乙烯 |
|
防爆級別 |
BS5501：IIA、IIB、IIC |
|
工作溫度（℃） |
≤480 |
|
公稱壓力（MPa） |
0.6 ~ 5.0(150Lb ~ 600Lb) |
|
型 號 |
規 格 |

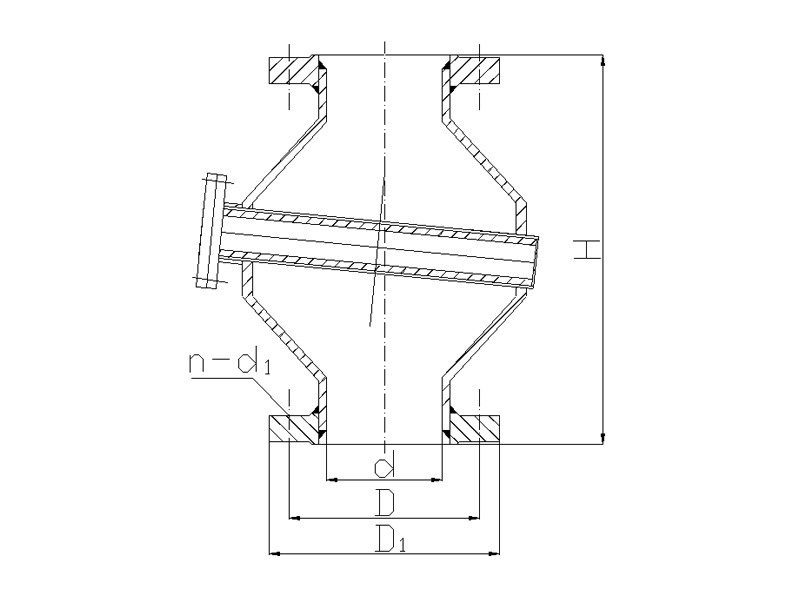

尺 寸 |
|||||||
|
d |
D |
D1 |
H |
A |
B |
n |
d1 |
||
|
TXCZQ-1-1 |
DN50 |
Φ50 |
Φ110 |
Φ140 |
274 |
250 |
227 |
4 |
Φ14 |
|
TXCZQ-1-2 |
DN80 |
Φ80 |
Φ150 |
Φ185 |
310 |
295 |
270 |
4 |
Φ18 |
|
TXCZQ-1-3 |
DN100 |
Φ100 |
Φ170 |
Φ205 |
330 |
338 |
320 |
4 |
Φ18 |
|
TXCZQ-1-4 |
DN150 |
Φ150 |
Φ225 |
Φ260 |
368 |
420 |
405 |
8 |
Φ18 |
|
TXCZQ-1-5 |
DN200 |
Φ200 |
Φ280 |
Φ315 |
455 |
495 |
485 |
8 |
Φ18 |
|
TXCZQ-1-6 |
DN250 |
Φ250 |
Φ335 |
Φ370 |
465 |
500 |
545 |
12 |
Φ18 |
